Чому резервне живлення не завжди працює так, як очікує власник: пояснюємо на прикладах

Встановити акумулятор, під’єднати інвертор — і можна забути про відключення електроенергії. У теорії все виглядає саме так. На практиці після першого серйозного випробування можуть з’явитися несподіванки: холодильник не запускається, насос вимикає систему через перевантаження, а заряду батареї замість очікуваних шести годин вистачає лише на три-чотири.

Проблема не обов’язково в обладнанні. Часто причина простіша: резервне живлення сприймають як набір окремих пристроїв, хоча насправді це система, в якій характеристики одного компонента безпосередньо залежать від іншого.

Розберемося, як це працює і що варто порахувати до того, як купувати обладнання.

Що відбувається між акумулятором і розеткою

Акумулятор зберігає енергію у вигляді постійного струму. Більшість звичної домашньої техніки розрахована на живлення від мережі змінного струму. Тому між батареєю і споживачами потрібен пристрій, який зробить цю енергію придатною для використання.

Цю функцію виконує інвертор. Залежно від конкретного обладнання він може не лише перетворювати постійний струм на змінний, а й заряджати батареї, взаємодіяти із сонячними панелями, автоматично перемикати джерела живлення та контролювати параметри системи.

Саме тому, порівнюючи інвертори для резервного живлення, недостатньо дивитися лише на цифру потужності. Важливі робоча напруга акумуляторної системи, номінальна та пікова потужність, форма вихідного сигналу, сумісність з АКБ, ККД, тип інвертора та можливості підключення.

Потужний інвертор не компенсує недостатню ємність батареї. Так само велика батарея не допоможе, якщо перетворювач не здатний витримати короткочасне навантаження під час запуску техніки.

Чому напис «1000 Вт» ще мало про що говорить

Припустимо, потрібно забезпечити резервним живленням холодильник, газовий котел, роутер та кілька LED-ламп. Найочевидніший спосіб розрахунку — подивитися споживання кожного пристрою, скласти значення і підібрати інвертор із запасом.

Це правильний початок, але не весь розрахунок.

Є номінальна потужність — те, скільки обладнання споживає під час нормальної роботи. А є короткочасне навантаження, яке виникає в момент запуску певних пристроїв.

Особливо це стосується техніки з електродвигунами та компресорами. Коли запускається холодильник або насос, системі протягом короткого часу може знадобитися значно більша потужність, ніж під час подальшої роботи.

Виходить парадоксальна для користувача ситуація: за звичайним підрахунком інвертора начебто достатньо, але холодильник запускається — і спрацьовує захист від перевантаження.

Тому перед вибором обладнання варто відповісти одразу на два запитання: скільки споживачі потребують під час звичайної роботи і яке максимальне навантаження може виникнути під час їхнього запуску.

Акумулятор на 100 А·год — це скільки годин роботи?

Ще одна поширена помилка — намагатися визначити автономність лише за кількістю ампер-годин, зазначених на батареї.

Ампер-година показує електричний заряд, а не безпосередньо кількість енергії, яку отримає побутова техніка. Для грубої оцінки енергетичного запасу потрібно враховувати ще й напругу батареї.

Наприклад, теоретичний запас енергії акумулятора 12 В на 100 А·год становить:

12 × 100 = 1200 Вт·год, або 1,2 кВт·год.

Але це ще не означає, що підключене навантаження отримає всі 1,2 кВт·год.

Частина енергії втрачається під час перетворення. Крім того, доступний запас залежить від типу акумулятора, допустимої глибини його розряду, температури, режиму експлуатації та величини навантаження.

Тому розрахунок у стилі «маю батарею на 1,2 кВт·год і навантаження 200 Вт, отже все пропрацює рівно шість годин» — це теоретичний максимум, а не гарантований результат.

Правильніше закладати втрати та оцінювати не паспортний, а реально доступний запас енергії конкретної системи.

Чому іноді важлива не тільки потужність, а й форма сигналу

У звичайній розетці ми отримуємо змінний струм із синусоїдальною формою сигналу. Інвертор повинен відтворити його, використовуючи енергію постійного струму від акумулятора.

І тут між пристроями є суттєва різниця.

Одні видають чисту синусоїду, максимально наближену до звичайної електромережі. Інші — спрощену, або модифіковану.

Для частини простого обладнання це може не мати критичного значення. Але коли йдеться про газовий котел, циркуляційний насос, холодильник, електродвигуни або чутливу електроніку, до форми вихідного сигналу вже варто ставитися уважніше.

Пристрій може навіть запуститися від невідповідного джерела, але працювати з додатковим шумом, нагріванням чи нестабільністю. Тому перевіряти потрібно не лише потужність інвертора, а й вимоги конкретних споживачів.

П’ять помилок, через які резервне живлення розчаровує

Більшість проблем із домашніми системами можна звести до кількох сценаріїв.

1. Рахують лише номінальне споживання.
У системі є запас для нормальної роботи техніки, але немає достатньої пікової потужності для її запуску.

2. Намагаються живити все одразу.
Бойлер, електрочайник, праска або електрична духовка здатні дуже швидко змінити вимоги до системи. Резервне живлення зазвичай раціональніше проєктувати навколо критично важливих споживачів.

3. Паспортну ємність АКБ прирівнюють до доступної енергії.
Втрати на перетворенні та особливості роботи батареї нікуди не зникають.

4. Інвертор і акумулятор вибирають окремо.
Кожен компонент може бути якісним сам по собі, але це ще не гарантує їхньої коректної спільної роботи.

5. Не враховують майбутнє навантаження.
Сьогодні система потрібна лише для котла і роутера, а через місяць до неї намагаються під’єднати холодильник, насос і робочий комп’ютер. Початковий розрахунок перестає відповідати реальному сценарію.

Про те, як уникнути помилок під час організації резервного живлення, експерти ВЕНКОН також розповідали у матеріалі Hromadske Radio. Один із ключових принципів тут простий: спочатку потрібно визначити сценарій використання, а вже потім під нього збирати систему.

Що потрібно визначити до купівлі обладнання

Починати краще не з пошуку конкретного інвертора або акумулятора, а зі звичайного списку.

Запишіть техніку, яка справді повинна працювати під час відключення електроенергії. Навпроти кожного пристрою — його потужність. Для обладнання з двигунами та компресорами окремо перевірте пускові характеристики.

Після цього визначте бажану тривалість автономної роботи.

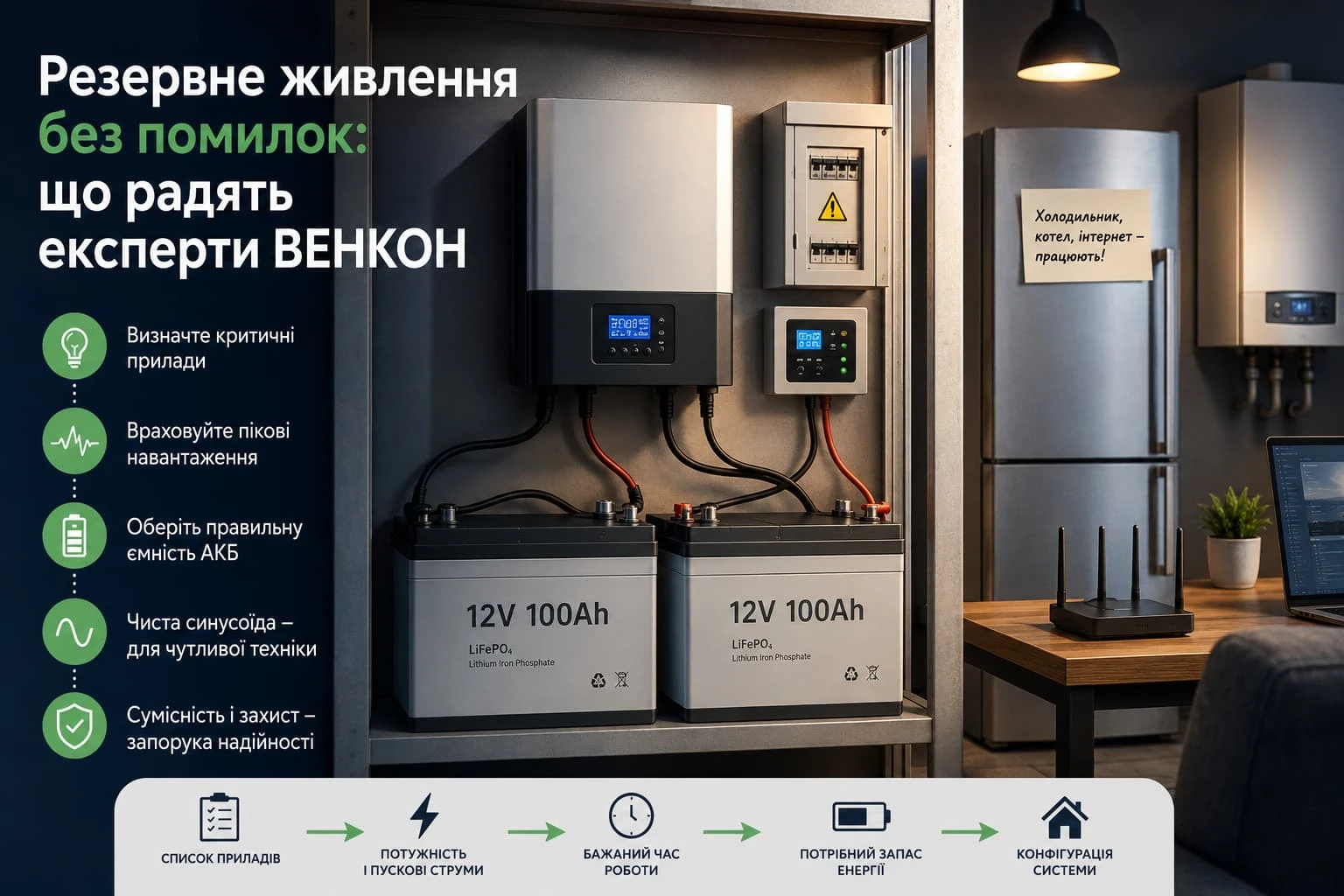

Логіка виходить приблизно така:

споживачі → їхня потужність → пікове навантаження → потрібний час автономної роботи → необхідний запас енергії → конфігурація системи.

Цей порядок важливий.

Якщо спочатку купити акумулятор, а вже потім вирішувати, що від нього живити, доведеться підлаштовувати потреби під можливості обладнання. Якщо почати зі сценарію використання — обладнання можна підбирати під реальні потреби.

Наприклад, завдання «під час відключення мають працювати котел, холодильник, роутер, ноутбук і освітлення» набагато конкретніше, ніж просто «потрібне резервне живлення для будинку».

Які особливості мають різні споживачі

Це також пояснює, чому універсального комплекту «для квартири» або «для будинку» фактично не існує.

В одному будинку критичними споживачами будуть котел, свердловинний насос і холодильник. В іншій квартирі — оптичний термінал, роутер, два ноутбуки та освітлення. Навіть за однакової бажаної автономності це дві різні задачі.

Чи потрібен запас потужності

Підбирати інвертор так, щоб розрахункове навантаження постійно знаходилося біля його граничних можливостей, — сумнівна економія.

Запас потрібен як мінімум через можливі пікові навантаження та зміну сценарію використання системи. Фахівці ВЕНКОН при підборі перетворювачів рекомендують враховувати не лише сумарну номінальну потужність приладів, а й пускові показники обладнання та передбачати резерв за потужністю.

Але й принцип «чим потужніше, тим краще» працює не завжди. Надмірний запас може означати зайві витрати там, де вони нічого практично не дають. Завдання полягає не в тому, щоб отримати максимальні характеристики, а в тому, щоб характеристики відповідали навантаженню.

Резервне живлення — це система, а не один пристрій

Коли світло зникає, користувач бачить дуже простий результат: техніка або продовжує працювати, або ні. За цією простотою ховається цілий ланцюжок — акумулятор, перетворювач, заряджання, автоматика, проводка, захист і самі споживачі.

Тому питання «який інвертор мені потрібен?» краще переформулювати.

Що саме повинно працювати під час відключення, яку максимальну потужність потребуватиме ця техніка і скільки годин вона має працювати без мережі?

Як тільки є відповіді на ці три запитання, резервне живлення перестає бути набором незрозумілих характеристик у каталогах. З’являється технічне завдання, під яке вже можна підбирати обладнання.

І саме цей етап — розрахунок до купівлі, а не експерименти після неї — найчастіше визначає, чи виправдає система очікування власника.

Автор: Раміль Казаков, автор ВЕНКОН Journal.
